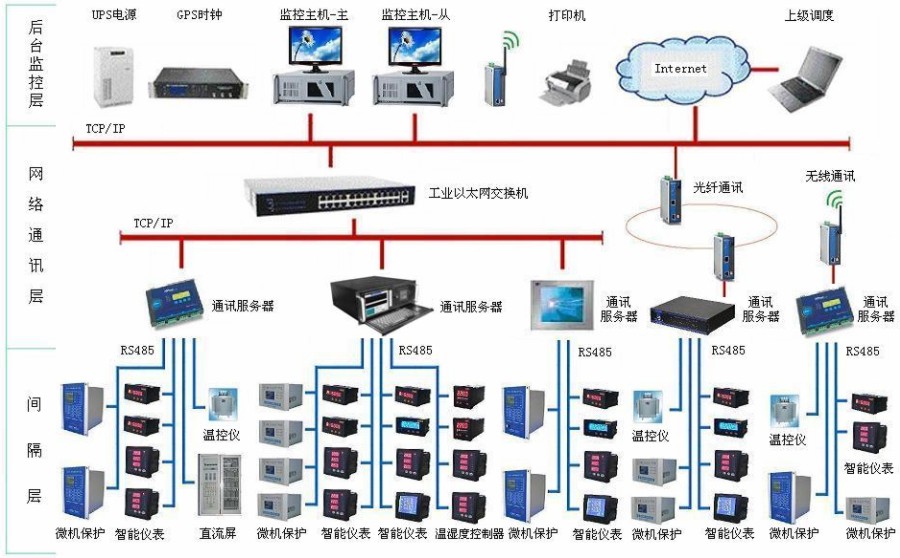

CCP900S電力自動化監控系統在現有的成熟先進的全分布與開放式系統的基礎上進行升級與擴展，使之具有更高的可靠性和可擴充性，完成對各廠站數據交換、上級調度數據交換、MIS系統的數據交換、能耗管理系統的數據交換、配電自動化系統的數據交換、集控中心及負荷監控系統的數據交換。調度自動化系統可配有網橋工作站，通過該站使調度系統與MIS系統、配電自動化網、負荷監控系統有機結合起來，實現實時數據的共享。調度自動化系統具有網絡(luò )擴充能力，在配電自動化系統建設完成后可承擔配電運行調度中心的職責，實現調配合一。
對于一些常用的通信口和通信協議單元，系統已提供了相應的庫支持，如普通PC串口、CDT單元、Modbus單元、保護測控、電表單元等。各通信口、各通信單元的通信參數均可靈活設定，它們之間的拓撲關系可靈活組態。
CCP900S后臺監控軟件能同時和國內外各種工業控制廠家的設備進行網絡(luò )通訊，它可以與高可靠的工控計算機和網絡(luò )系統結合，便可以達到集中管理和監控的目的，同時還可以方便的向控制層和管理層提供軟、硬件的全部接口，實現與“第三方”的軟、硬件系統進行整體的集成。CCP900S后臺監控軟件由界面管理軟件、數據通訊管理軟件、信息管理軟件、單元組態軟件、圖形組態軟件、報表管理軟件組成。
界面管理軟件可實現變電站四遙功能、頁面操作功能、遠方定值修改功能、報表顯示及打印功能、GPS時鐘同步功能。
1 界面管理軟件
界面管理軟件可實現變電站四遙功能、頁面操作功能、遠方定值修改功能、報表顯示及打印功能、GPS時鐘同步功能。
2 數據通訊管理軟件
數據通訊管理軟件可實現實時數據采集功能、實時數據處理功能、故障錄波分析，各種數據交換，數據的共享等功能。軟件支持各種數據通訊規約的接入：
■ 支持符合標準的Modbus協議智能設備接入
■ 支持符合標準的CDT協議的智能設備的直接接入
■ 支持符合標準的61850協議的智能設備的直接接入
■ 支持符合IEC60870-5-101、103規范的智能設備通訊和聯網
■ 支持以太網的多種組網方式，支持網絡(luò )瀏覽器的WEB架構方式
■ 支持OPC設備，可以方便的與其它系統進行通信或數據交換
■ 支持其他（如樓宇）智能監控系統的數據交換
■ 支持移動通訊的無線傳輸模式
3 信息管理軟件
信息管理軟件可實現事件與告警記錄處理功能、語音報警功能、保存歷史數據庫功能、支持開源數據庫的接口。
4 單元組態軟件
單元組態軟件主要作用是供工程人員和系統維護人員快速、方便的生成供主控軟件調用的工程數據文件。完成一、二次設備的工程參數配置，二次智能設備通信協議解析等。
5 圖形組態軟件
圖形組態軟件的目的在于為監控系統提供一個應用構造平臺，使用戶能夠以所見即所得的方式，快速靈活地構造一個具有良好界面的可視化應用系統。同時，通過對功能單位—圖元的擴充，可不斷增強應用系統的功能和界面表現；通過對界面單位—畫面的靈活組態，實現豐富友好的各類界面，以滿足不同用戶的需求。對于監控系統，還可以提供豐富的規范性界面摸板，輔助工程維護人員更好地完成組態工作。
6 報表管理軟件
報表管理軟件擁有用于存儲錄波數據的Access數據庫和開源數據庫MySQL的接口，方便運行單位在以后的運行使用過程中進行再次的深度開發。另外報表管理軟件能生成各種數據報表、系統實時全時在線檢測，并能自動生成Excel;方便用戶對各變配電管理做分析，達到節能可控、可測、可分析等目的。
報表管理軟件包含基礎報表管理軟件和高級報表管理軟件：
■ 基礎報表管理軟件包括了制作日報表、月報表、年報表?？梢苑奖愕脑O計報表內容，同時也可以將生成的報表打印出來。
■ 高級報表管理軟件除了擁有基礎報表管理軟件外，還擁有電能質量分析、高分辨率的數據采集量、能耗管理分析和報表邏輯運算。
CCP900S電力自動化監控系統在現有的成熟先進的全分布與開放式系統的基礎上進行升級與擴展，使之具有更高的可靠性和可擴充性，完成對各廠站數據交換、上級調度數據交換、MIS系統的數據交換、能耗管理系統的數據交換、配電自動化系統的數據交換、集控中心及負荷監控系統的數據交換。調度自動化系統可配有網橋工作站，通過該站使調度系統與MIS系統、配電自動化網、負荷監控系統有機結合起來，實現實時數據的共享。調度自動化系統具有網絡(luò )擴充能力，在配電自動化系統建設完成后可承擔配電運行調度中心的職責，實現調配合一。
對于一些常用的通信口和通信協議單元，系統已提供了相應的庫支持，如普通PC串口、CDT單元、Modbus單元、保護測控、電表單元等。各通信口、各通信單元的通信參數均可靈活設定，它們之間的拓撲關系可靈活組態。
CCP900S后臺監控軟件能同時和國內外各種工業控制廠家的設備進行網絡(luò )通訊，它可以與高可靠的工控計算機和網絡(luò )系統結合，便可以達到集中管理和監控的目的，同時還可以方便的向控制層和管理層提供軟、硬件的全部接口，實現與“第三方”的軟、硬件系統進行整體的集成。CCP900S后臺監控軟件由界面管理軟件、數據通訊管理軟件、信息管理軟件、單元組態軟件、圖形組態軟件、報表管理軟件組成。
界面管理軟件可實現變電站四遙功能、頁面操作功能、遠方定值修改功能、報表顯示及打印功能、GPS時鐘同步功能。
1 界面管理軟件
界面管理軟件可實現變電站四遙功能、頁面操作功能、遠方定值修改功能、報表顯示及打印功能、GPS時鐘同步功能。
2 數據通訊管理軟件
數據通訊管理軟件可實現實時數據采集功能、實時數據處理功能、故障錄波分析，各種數據交換，數據的共享等功能。軟件支持各種數據通訊規約的接入：
■ 支持符合標準的Modbus協議智能設備接入
■ 支持符合標準的CDT協議的智能設備的直接接入
■ 支持符合標準的61850協議的智能設備的直接接入
■ 支持符合IEC60870-5-101、103規范的智能設備通訊和聯網
■ 支持以太網的多種組網方式，支持網絡(luò )瀏覽器的WEB架構方式
■ 支持OPC設備，可以方便的與其它系統進行通信或數據交換
■ 支持其他（如樓宇）智能監控系統的數據交換
■ 支持移動通訊的無線傳輸模式
3 信息管理軟件
信息管理軟件可實現事件與告警記錄處理功能、語音報警功能、保存歷史數據庫功能、支持開源數據庫的接口。
4 單元組態軟件
單元組態軟件主要作用是供工程人員和系統維護人員快速、方便的生成供主控軟件調用的工程數據文件。完成一、二次設備的工程參數配置，二次智能設備通信協議解析等。
5 圖形組態軟件
圖形組態軟件的目的在于為監控系統提供一個應用構造平臺，使用戶能夠以所見即所得的方式，快速靈活地構造一個具有良好界面的可視化應用系統。同時，通過對功能單位—圖元的擴充，可不斷增強應用系統的功能和界面表現；通過對界面單位—畫面的靈活組態，實現豐富友好的各類界面，以滿足不同用戶的需求。對于監控系統，還可以提供豐富的規范性界面摸板，輔助工程維護人員更好地完成組態工作。
6 報表管理軟件
報表管理軟件擁有用于存儲錄波數據的Access數據庫和開源數據庫MySQL的接口，方便運行單位在以后的運行使用過程中進行再次的深度開發。另外報表管理軟件能生成各種數據報表、系統實時全時在線檢測，并能自動生成Excel;方便用戶對各變配電管理做分析，達到節能可控、可測、可分析等目的。
報表管理軟件包含基礎報表管理軟件和高級報表管理軟件：
■ 基礎報表管理軟件包括了制作日報表、月報表、年報表?？梢苑奖愕脑O計報表內容，同時也可以將生成的報表打印出來。
■ 高級報表管理軟件除了擁有基礎報表管理軟件外，還擁有電能質量分析、高分辨率的數據采集量、能耗管理分析和報表邏輯運算。
