        【摘要】：簡要描述RKP205、RKP206低壓備用電源自投裝置在土耳其GB電站系統中的邏輯關系和現場調試、運行過程中需注意的問題，以保證電站系統供電的不間斷性、穩定性、可靠性。

        【關鍵詞】：低壓備自投裝置邏輯，應用方案

        1、引言

        低壓備自投裝置在電站、工廠中的應用尤其廣泛。常規的備自投方案包括進線備自投方式，可以用RKP201實現，包括并列運行方式和主備運行方式備自投；母聯備自投方式，可以用RKP203實現。而在某些電站系統中，由于從系統設計需要和安全性等諸多因素考慮，可能涉及三進線備自投系統或者四進線備自投系統，這就對低壓備自投裝置提出了更高的邏輯要求，本文主要介紹由RKP205和RKP206組成的三進線備自投系統。

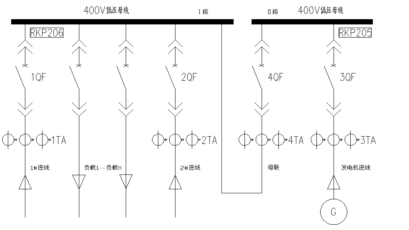

        2.2 備自投系統邏輯關系

        1#進線和2#進線為閉鎖關系，互為備投。母聯開關與發電機進線為閉鎖關系，互為備投。

        系統正常運行時，由1#進線或2#進線為系統供電，母聯開關處于常閉合狀態，發電機進線處于斷開狀態。

        當1#進線和2#進線全部失電，跳開兩進線開關，母聯開關也隨后跳開，發電機進線開關延時閉合，投入發電機供電。

        當1#進線或2#進線之一回路恢復供電時，先跳開發電機進線，再閉合母聯開關，然后閉合已經恢復供電的進線開關，恢復正常供電。

        2.3 備自投裝置的功能要求

        a.備用電源自投裝置只允許動作一次。

        b.工作電源未斷開前，備用電源不應投入。

        c.進線過流時，閉鎖備自投。

        d.液晶顯示為英文界面，提供斷路器位置指示和備自投充放電指示。

        e.可以手動閉鎖備自投。

        f.對備自投的每一動作均有事件記錄，包括備自投的動作事件、備自投動作后斷路器的執行情況(是否成功)。

        g.充電條件不滿足提示。

        h.開關位置檢測須有防抖動處理。

        2.4 備自投裝置的配置

        根據以上需求，為用戶配置RKP205和RKP206。RKP205安裝于發電機進線柜，主要實現當1#進線和2#進線均失電時，跳開1#進線和2#進線，并且啟動發電機進線為系統供電。當1#進線或2#進線之一來電時，停止發電機進線供電。RKP206安裝于1#進線柜，主要實現1#進線和2#進線的進線備投邏輯和來電恢復功能。

        RKP205和RKP206的聯絡(luò )主要由開關位置和電壓進行。

        3、現場調試與運行情況

        3.1現場調試

        a.所有接線必須按照工程設計圖紙進行，這樣才能保證備自投裝置正常運行。

        b.檢查定值的設置，是否按照用戶要求進行設置。尤其是備自投方式、開關動作時間、充電時間等，否則會(huì )導致備自投拒動。

        c.斷路器設置有失壓脫扣的，建議解除。

        d.現場運行時，如發現指示有任何異?；蛴胁磺宄牡胤?，及時與廠家聯系，以便問題及時處理。

        3.2 運行情況

        該方案自2010年底運行以來，系統運行穩定，可靠地保證了土耳其GB電站系統供電的連續性，用戶給予了極高的評價。

        4、結束語

        由于在調試設計階段，電站工作人員充分考慮了該系統的實際運行情況，并與我公司技術人員充分溝通，盡可能全面的考慮到該方案在實際運行過程中可能出現的所有情況。從運行情況來看，該系統運行至今，運行情況穩定可靠，有效的保證電站系統供電的不間斷性、穩定性、可靠性。
